Антенный измерительный комплекс "АИК.1-8"
Назначение:
Метрологический сертификат соответствия.
Зарегистрирован в реестре Системы сертификации средств измерений под №02008012.
Для измерения уровней электромагнитного излучения в диапазоне частот от 1 до 26 ГГц. Может использоваться для работы в лабораторных и полевых условиях на открытом воздухе.
Состав:
- антенна диапазона 1-8 ГГц ;- МШУ 1-8 ГГц;
- блок питания;
- комплект кабелей и переходников;
- штатив.
Технические данные.
Антенный комплект перекрывает диапазон частот 1,0-26,0 ГГц при изменении конфигурации антенных устройств, закрепляемых в унифицированном узле крепления. Составы конфигураций и соответствующие им диапазоны частот приведены в таблице 1.
Вход антенн - коаксиальный с волновым сопротивлением 50 Ом (разъем М6х0,75). Коэффициент стоячей волны по напряжению (КСВН) на входе АС-1 не более 2,5, на входе АС-2-1, АС-2-2, АС-2-3 не более 1,5.
Коэффициент усиления ЛПВА-1-8 не менее 5 дБ, коэффициент усиления РА-8-26- не менее 10 дБ в диапазоне частот 8-12 ГГц, не менее 19 дБ в диапазоне частот 12-18 ГГц и не менее 22 дБ в диапазоне частот 18-26 ГГц. Коэффициент усиления ЛПВА-1-8 и РА-8-26 для заданной частоты определяется по графику, приведенному в приложении.
Коэффициент усиления МШУ-1-8 не менее 32 дБ, МШУ-8-12, не менее 33 дБ, МШУ-12-18 не менее 27 дБ. Неравномерность коэффициента усиления не более 2 дБ. Коэффициент усиления МШУ для заданной частоты определяется по графикам, приведенным в приложении.
Таблица 1
| Диапазон частот, ГГц | Обозначение | Состав |
| 1...8 | АС-1 | -сверхширокополосная логопериодическая вибраторная антенна ЛПВА-1-8; -малошумящий усилитель диапазона частот 1-8 ГГц (МШУ-1-8); -соединительный СВЧ кабель (ВЧК-1 или ВЧК-2). |
| 8...12 | АС-2-1 | - рупорная антенна РА-8-26; - малошумящий усилитель диапазона частот 8-12 ГГц (МШУ-8-12); -соединительный СВЧ кабель (ВЧК-1 или ВЧК-2). |
| 12...18 | АС-2-2 | - рупорная антенна РА-8-26; -волноводный переход с сечения 23х10 к сечению 16х8; -малошумящий усилитель диапазона частот 12-18 ГГц (МШУ-12-18); -соединительный СВЧ кабель (ВЧК-1 или ВЧК-2). |
| 18...26 | АС-2-3 | - рупорная антенна РА-8-26; - волноводный переход с сечения 23х10 к сечению 16х8; - волноводный переход с сечения 16х8 к сечению 11х5,5; - малошумящий усилитель диапазона частот 18-26 ГГц (МШУ-18-26); -соединительный СВЧ кабель (ВЧК-3). |
Коэффициенты передачи АС-1, АС-2-1, АС-2-2, АС-2-3 для заданной частоты определяются сложением коэффициентов передачи антенны, МШУ и соединительного СВЧ кабеля в соответствие с таблицей 2 и графиков, приведенных в приложении.

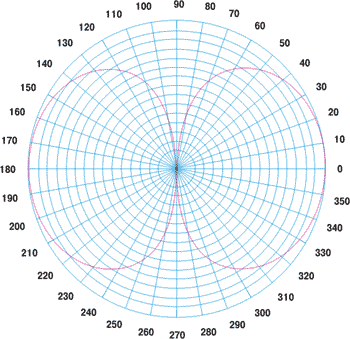

Антенны имеют линейную поляризацию. Уровень поля ортогональной поляризации антенн относительно уровня поля основной поляризации в рабочем диапазоне частот не более минус 20 дБ. Графики зависимости уровня сигнала на выходе антенн от угла наклона плоскости поляризации передаваемого сигнала (“гантельные кривые”) на крайних и средних частотах рабочих поддиапазонов приведены в приложении.
Узел крепления обеспечивает поворот плоскости поляризации антенны в пределах ±90°, в возможностью отсчета положения по шкале с ценой деления 2°.
Комплектность
| Наименование, обозначение | Кол. (шт) |
| Измерительная антенная система АС-1: | |
| -сверхширокополосная логопериодическая вибраторная антенна ЛПВА-1-8; | 1 |
| -малошумящий усилитель диапазона частот 1-8 ГГц (МШУ-1-8). | 1 |
| Измерительная антенная система АС-2: | |
| - рупорная антенна РА-8-26; | 1 |
| - волноводный переход с сечения 23х10 к сечению 16х8; | 1 |
| - волноводный переход с сечения 16х8 к сечению 11х5,5; | 1 |
| - мало шумящий усилитель диапазона частот 8-12 ГГц (МШУ-8-12); | 1 |
| - малошумящий усилитель диапазона частот 12-18 ГГц (МШУ-12-18); | 1 |
| - малошумящий усилитель диапазона частот 18-26 ГГц (МШУ-18-26); | 1 |
| Унифицированный блок питания | 1 |
| Унифицированный узел крепления антенны | 1 |
| Соединительный СВЧ-кабель (ВЧК-1; ВЧК-2; ВЧК-3) | 3 |
| Кейс- упаковка | 1 |
| Краткое техническое описание и инструкция по эксплуатации | 1 |
Техническое описание и инструкция по эксплуатации
Описание актуально на: 21.11.2006.
