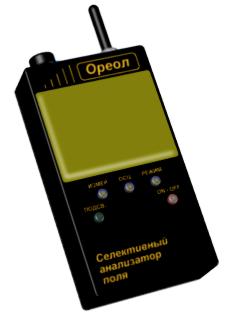

Селективный анализатор поля "ОРЕОЛ"
Селективный анализатор поля "ОРЕОЛ" предназначен для моментального обнаружения (0,2 сек.) в ближней зоне сигналов в диапазоне 100-2500 МГц с отображением их амплитудно-частотных и амплитудно-временных характеристик на встроенном ЖК-мониторе.
Отличительные особенности анализатора
- Быстродействие (мгновенная панорама напряженности поля в указанном диапазоне);
- Высокая чувствительность и селективность;
- Возможность визуального наблюдения и анализа отображаемых сигналов в графической форме в широком диапазоне частот в ближней зоне;
- Малый вес и габариты.
Анализатор “ОРЕОЛ” интуитивно понятен, прост и удобен в работе.
Устройство не имеет аналогов на отечественном рынке.
Основные технические характеристики
Диапазон частот 100-2500 МГц
Полоса анализа 20 МГц
Время обзора 0,2 сек.
Чувствительность 300 мкВ
Динамический диапазон отображения по экрану 40 дБ
Полосы обзора 100-1300 МГц; 1300-2500 МГц либо 100-2500МГц
Развертка осциллографа 20 мсек
Режимы работы "ПАНОРАМА", "ОХРАНА"
Виды отображаемых типовых импульсных сигналов GSM, DECT-база, DECT-трубка, Blue Tooth и др.
Встроенный аттенюатор 20 дБ
Режимы оповещения аудио, вибро и визуальный на ЖК-дисплее
Питание встроенный NiCd аккумулятор
Габариты 110 х 65 х 23 мм
Примеры наиболее характерных режимов работы устройства с их отображением на ЖК-мониторе
| Режим охраны по диапазонам |
|
| Режим "ПАНОРАМА" 100-2500 МГц. Параметры сигнала: GSM, уровень Ес = 9,6 мВ |
|

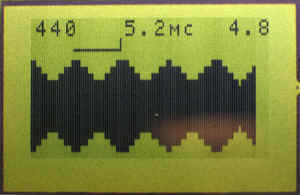

| Режим "ПАНОРАМА" 100-2500 МГц. Режимы "Осциллограмма", "Измерение". Параметры сигнала: fс= 440 МГц, мод АМ 30%, fмод = 200 Гц, Ес = 4,8 мВ |
|

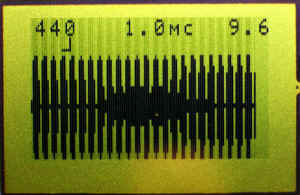

| Работа устройства в режимах "ПАНОРАМА", "Осциллограмма", "Измерение". Параметры сигнала: fc= 440 МГц, мод. АМ 99%, fмод = 1 КГц |
|
| Режим "ПАНОРАМА" 100-2500 МГц. Параметры сигнала: fс= 440 МГц, Ес = 7,2 мВ |
|

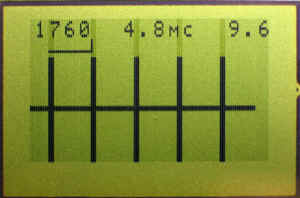

| Режим "ПАНОРАМА" 100-2500 МГц. Режимы "Осциллограмма", "Измерение". Сигнал GSM 1800. |
|
Описание актуально на: 10.11.2006.
