Мониторинговый приемник "RS GigaJet"

Радиоприемное устройство предназначено для решения задач радиомониторинга, обнаружения несанкционированных передатчиков, в том числе использующих короткие сигналы с большой скважностью, задач измерения параметров радиосигналов, получения спектральных оценок и т.д.

Панорамное радиоприемное устройство содержит линейный приемник, или тюнер, цифровой вычислитель, преобразующий сигналы в цифровую форму и производящий основные математические операции для обнаружения, накопления, фильтрации и демодуляции сигналов, а также встроенный коммуникационный компьютер, осуществляющий общее управление приемником, ввод данных, визуальное отображение настроек и результатов текущего мониторинга и их передачу по стандартным интерфейсам, например, USB-2,0 или LAN, конечному пользователю.

Диапазон частот приемника простирается от 20 МГц до 12 ГГц. Шаг перестройки линейного приемника - 1 МГц. Высокую стабильность приемника по частоте обеспечивает термостатированный опорный кварцевый генератор, обеспечивающий долговременную нестабильность частоты настройки приемника не хуже ±1 х 10-7/год. Линейный приемник построен по схеме двойного (для частот выше 2-х ГГц тройного) супергетеродина и имеет выход промежуточной частоты 140 МГц с полосой пропускания 20 МГц.

После выхода ПЧ дальнейшая обработка сигналов осуществляется сразу в цифровом виде. Блок цифровой обработки сигналов (ЦОС) построен на базе цифрового вычислителя, основу которого составляют DSP фирмы Texas Instruments типа TMS320C6416 c фиксированной запятой и прямой цифровой конвертер DDC типа TI/GraychipGC 4016.

На входе блока использованы два АЦП со скоростью выборки 105 мегациклов в секунду и с разрядностью 14 бит. В полосе 20 МГц цифровая фильтрация и демодуляция сигналов могут осуществляться одновременно по 4-м каналам. Цифровой приемник позволяет настраиваться на сигнал с точностью до 1 Гц. Загрузка специализированного программного обеспечения вычислителя осуществляется платой коммуникационного компьютера по шине USB 2,0.

Приемник работает полностью в автономном режиме, выполняя установленные задания, либо управляется по компьютерной сети через встроенный контроллер LAN.

Встроенное программное обеспечение RS Digital Jet позволяет регистрировать любые новые, в том числе кратковременные, сигналы на фоне ранее подготовленной усредненной панорамы.

Мониторинговый приемник GigaJet может быть спроектирован для распределенной системы мониторинга в двухканальной, либо многоканальной конфигурации. В удаленных точках объекта размещаются линейные приемники с непосредственно подсоединенными антеннами. Сигналы с выходов промежуточной частоты 140 МГц транслируются магистральными усилителями по кабелю в центр, где осуществляется цифровая обработка сигналов, их регистрация и анализ. Предложенная схема позволяет контролировать радиодиапазон до 12 ГГц и выше в любых точках объекта. Необходимо отметить, что приемник является портативным устройством и не требует подключения внешнего компьютера для решения задач мониторинга, поиска несанкционированных передач и т.д.

Основные технические характеристики приемника:

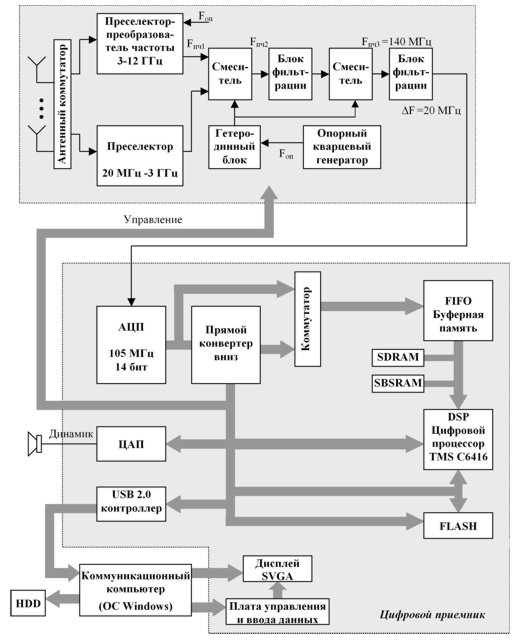

Схема приемника

Описание актуально на: 28.04.2006.
