Портативная досмотровая телевизионная система  "Кальмар-Р210"

 В досмотровой штанге используется комбинированная подсветка: встроенная (6 powerlight   LCD) и внешняя (фонарь подсветки в верхней рукоятке ДШ; 2,4В; 200 мА - см.  рис. слева).

Кроме того, изготавливаются 5 опций из 6 (см. рис. Структура серии):

Дистанционный видеоконтроль (опция №1).

Это 4-х канальный приёмник видеосигнала для дублирующего подключения к большому монитору и (или) устройству видеозаписи, удаленным на расстояние до 100 м (“радиоудлинитель”) или до 1 км (комплексирование “радиоудлинителя” с коаксиальной проводной линией). Диапазон радиочастот – 2.4 ± 0.06 ГГц, стандарт ISM, электронная коммутация каналов, НЧ - видеовыход.

Блок покадровой видеозаписи (опция №2).

Реализован в 2-х вариантах – запись на ПЗУ (до 324 кадров, рис. слева) и на стандартные карты памяти. Количество записываемых кадров в этом случае – 500 и более или видеофайл (зависит от объёма стандартных карт памяти). Блоки энергонезависимы, весят не более 100Г, размеры не более 14х9х2.5 см, имеют собственное меню (запись, просмотр, листание и т.п., просмотр может производиться на устройстве видеонаблюдения (УВ), входящем в комплект изделия). Может вестись и видеозапись на носимый портативный ВМ (VHS), который также производится нами по заказу.

Дистанционный аудиоконтроль (опция №3).

Это встроенный стереоканал на тех же несущих частотах (передача в одну сторону, от изделия до отдельного дистанционного блока, который может быть встроен в опции №1 или №5).

Сенсорный ввод данных (опция №4).

Блок представляет собой прозрачную панель в обрамлении с соединительным кабелем, которая накладывается на рамку экрана внешнего защитного корпуса УВ (для позиционирования). УВ в этом случае подключается специальным кабелем к системному блоку любого ПК или к опции 5. После установки соответствующего ПО и отображения на экране аналога клавиатуры (как в тренажёрах печати) можно вводить в компьютер любую буквенно-цифровую информацию.

Вычислительный блок (опция №5)

Производится в 2-х модификациях (стационарной или переносной) и имеет следующие данные: процессор Pentium IV (Celeron) на чипсете 865GV, 2.0-3.2 ГГц, ОЗУ до 1 Гб, встроенное видео, (для переносного варианта - размеры 15х25х7 см, вес 1,9 кГ).

Опции № 1-5 производятся на заказ.

Модуль подключения к локальным сетям и Интернет (опция №6) находится на стадии технического проектирования (выход на образец – октябрь-ноябрь 2005г.).

В ПТДС видеоизображение передается с телевизионной камеры досмотровой штанги (матрица “Sony” улучшенной чёткости не менее 480 ТВЛ; 0,05Лк) на устройство видеонаблюдения по 4-канальному радиотракту стандарта ISM (bluetooth, 2.4 ±0.06 ГГц, до 10 м).

Параметры изображения (яркость, контрастность, насыщенность и пр.) настраиваются с использованием инфракрасного ПДУ с помощью экранного меню. Имеется возможность выбора через ПДУ источника видеосигнала (один из двух НЧ видеовходов, стандарт VHS, или ПК, разъём VGA). После включения питания УВ переходит в дежурный режим по первому радиоканалу и при наличии видеосигнала автоматически переключается в режим отображения. При отсутствии (пропадании) видеосигнала УВ автоматически переходит в режим ожидания с малым энергопотреблением.

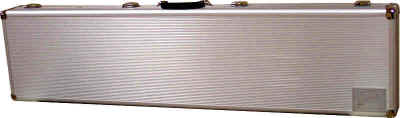

В стандартный комплект поставки входят: УВ; ДШ; 4 аккумуляторные батареи (элементы SAFT; Ni-MH; 10,8В; 3,0 Ah; 7х6,5х3 см) с двухканальным ЗУ (время заряда – 4 часа); комплект кабелей; кейс для транспортировки (VIP поставка – анадированный алюминий высшего качества, 2 замка, пр-во PLANO, USA, см. рис. ниже); сумки для переноски УВ и ДШ; ЭД и аксессуары.

При изготовлении продукции применяются самые современные комплектующие, имеющие сертификаты соответствия европейского качества (СЕ). Ведётся работа по сертификации системы согласно требованиям ISO 9001.

Сроки изготовления – от 2,5 до 3,5 месяцев, если аналогичные изделия не находятся в производстве (связано с заказом комплектующих у зарубежных поставщиков). Гарантийный срок – 12 мес.

Базовыми изделиями серии являются изделия “Кальмар-Р130”  и “Кальмар-Р230”. Оба изделия используют радиоканал и имеют длину досмотровой штанги 6,5 метров. В модели Р130 применена чёрно-белая, а модели Р230 цветная телевизионная камера. Основные характеристики этих изделий приведены в табл.1.

Основные технические характеристики

Описание актуально на: 10.10.2005.
