Цифровой специализированный модуль "Partizan AT"
Приставка к телефонному аппарату для защиты телефонных переговоров
Общее описание
Специализированный программно-аппаратный модуль Partizan-AT предназначен для защиты от несанкционированного доступа телефонных переговоров и факс сообщений. Он предназначен для работы в телефонной сети общего пользования совместно со стандартным двухпроводным телефонным аппаратом. Предусмотрена возможность работы модуля как в скрепленном с телефоном положении (в виде подставки), так и в виде отдаленно расположенного оборудования (крепление на вертикальной поверхности) с использованием небольшого пульта дистанционного управления, соединенного с модулем специальным кабелем. Partizan-AT может быть использован совместно с офисной АТС. При этом управление им осуществляется с любого телефона из офиса, подключенного к данной городской телефонной линии, посредством тоновых сигналов, подаваемых с клавиатуры этого телефона.

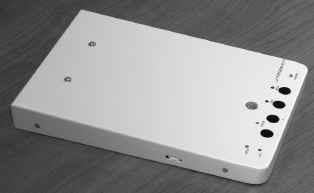

Рисунок 1. Внешний вид отдельного
комплекта модуля Partizan-AT
Partizan-AT обеспечивает работу телефонного аппарата либо в обычном открытом режиме, либо в закрытом режиме – при связи с абонентом, имеющим аналогичный модуль или совместимый с ним автономный специализированный телефонный аппарат. Перевод в закрытый режим осуществляется нажатием на соответствующую клавишу управления после установления связи в открытом режиме. Закрытый режим передачи голоса обеспечивает защиту информации с гарантированной стойкостью.
Гарантированная защита обеспечивается преобразованием аналогового телефонного сигнала в сжатую цифровую форму с помощью используемых в аппарате современных вокодеров. Далее используется шифрование цифрового потока с использованием встроенных криптографических средств, после чего зашифрованный сигнал передается по телефонной сети общего пользования. На приемном конце обеспечиваются обратные преобразования. В аппарате предусмотрена возможность работы вокодеров на двух скоростях: 4800 бит/с (канальная скорость 9600 бит/с) и 2400 бит/с (канальная скорость 4800 или 7200 бит/с). Последний режим – для линий связи пониженного качества. В начале каждого сеанса связи аппаратом формируются одноразовые секретные ключи на данный сеанс закрытой связи. Предусмотрена возможность дополнительного использования долговременных ключей на устройствах внешней памяти Touch memory фирмы Dallas semiconductor. Перевод в закрытый режим осуществляется нажатием на соответствующую клавишу управления хотя бы одного из аппаратов, участвующих в сеансе связи, после установления связи в открытом режиме. Перевод в закрытый режим второго аппарата производится автоматически.
В модуле Partizan-AT предусмотрена возможность удаленного управления его режимами с помощью выносного пульта управления, либо с использованием тональных сигналов, подаваемых с совмещенного с модулем телефонного аппарата. Последняя возможность, как было сказано, позволяет использовать модуль в составе офисных АТС. При этом код управляющих команд может быть запрограммирован с персонального компьютера с помощью поставляемого программного обеспечения.
Режим защиты факс сообщений обеспечивает временную стойкость закрытия информации. Он может быть использован также как аварийный режим закрытия речевых сообщений в случаях работы по очень плохим линиям связи, когда встроенные в изделие модемы не могут войти в связь между собой.
В аппарате имеется дополнительная возможность подключения его к компьютеру для использования в качестве обычного модема для передачи данных. Питание модуля осуществляется через сетевой адаптер от сети напряжением 220В;
Аппарат относится к классу сложных электронных приборов, представляя собой программно-аппаратный комплекс, реализованный на микроконтроллере и цифровом процессоре обработки сигналов. Он рассчитан на многолетний срок службы при условии соблюдения правил эксплуатации.
Способы использования модуля
|  |
| Использование совместно с телефонным аппаратом ( в скрепленном виде) | Использование с выносным пультом управления |
 | |

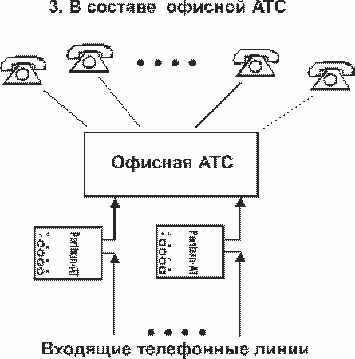

| Использование в составе офисной АТС | |
Основные технические характеристики
| Режимы работы: | · Речевой незащищенный | |
| · Защита речи в полнодуплексном режиме (2400, 4800 бит/с) · Защита факса в режиме маскирования · Режим передачи данных | ||
| Криптографические характеристики | Алгоритм шифрования | ГОСТ 28147-89 |
| · Ключевая система | двухуровневая (открытый ключ + внешний ключ на DS 1992) | |
| · Метод распределения ключей | с использованием эллиптических функций | |
| · Длина ключа | 256 bit | |
| · Ключевая мощность | 1077 | |
| · Функция очистки | по окончанию сеанса связи рабочие ключи уничтожаются | |
| Реализация речепреобразующего устройства (вокодера) | · Используемый процессор цифровой обработки | Texas Instruments TMS320VC5410 (100 млн. операций в сек.) |
| · Алгоритм сжатия речи | алгебраический CELP (при 4800 bps); со смешанным возбуждением (при 2400 bps) | |
| · Слоговая разборчивость речи | 97% (при 4800 bps); 87% (при 2400 bps) | |
| · Устойчивость к фоновым акустическим шумам | есть | |
| Модем | · Линейная скорость | 4800/9600 bps (работа вокодера на 2400/4800 bps соотв.) |
| · Модуляция (протокол) | V.32 (4800/9600 bps); V.34 (4800/9600 bps) | |
| · Время вхождения в связь | ~ 13 сек | |
| · Задержка связи в закрытом режиме | не более 100 мс | |
| · Чувствительность | не менее -43 dBm | |
| Интерфейс соединения: | · Соединительный разъем с каналом связи: RJ11 | |
| · Входное сопротивление: 600 Ом | ||
| · Полоса используемых частот 300…3400 Гц | ||
| · Уровень передачи: 0…-27 dBm | ||
| · Уровень приема : 0…-43 dBm | ||
| Питание: | · Переменное напряжение 9В (через выносной адаптер АС220V – АС9V) · Потребляемая мощность – не более 3 Вт | |
| Индикация | светодиоды - 6 шт. | |
| Кнопки управления: | без фиксации – четыре штуки | |
| Температура окружающей среды | 0 ... +50°С | |
| Влажность относительная | от 5 до 90% | |
| Среднее время наработки на отказ | не менее 50 000 часов | |
| Габаритные размеры и масса | 250 х 170 х 40 мм; 1 кг | |
Комплект поставки
- Цифровой специализированный модуль Partizan- AT.
- Выносной пульт управления. *
- Телефонный аппарат Panasonic KX-TS2365, или аналогичный.*
- Комплект деталей для крепления модуля к телефонному аппарату.*
- Комплект деталей для крепления модуля к вертикальной поверхности. *
- Сетевой адаптер.
- Телефонный кабель с разъемами для подсоединения телефонного аппарата к модулю.
- Внешний ключ защиты Touch memory фирмы Dallas Semiconductor.
- Дискета с программным обеспечением для программирования параметров модуля.
- Руководство пользователя с талоном гарантийного обслуживания.
* - опция, поставляется по желанию Заказчика
Описание актуально на: 24.06.2005.
