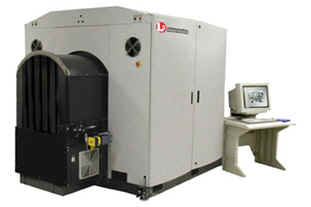

Обнаружитель взрывчатых веществ "VCT30"
L3 Security and Detection Systems представляет третье поколение оборудования для обнаружения взрывчатых веществ (EDS). Система VCT30 позволяет получать изображение методом двух энергий в сочетании с томографическим изображением, отличающимся компактностью и высоким разрешением. Этим обеспечиваются высокий уровень технических показателей обнаружения взрывчатых веществ и качество изображения, сертифицированное Федеральным Авиационным Агентством США.
В системе VCT30 использована технология получения изображения методом двух энергий, позволяющая определять атомный номер элемента материала (Zeff) каждого предмета, находящегося в багаже. Технология получения томографического изображения дает точную информацию о плотности веществ, выводя на экран оператора изображения с высоким разрешением срезов предметов, находящихся в багаже и выделенных при анализе методом двух энергий. Усовершенствованный алгоритм VCT30 автоматически анализирует информацию, полученную с использованием двух технологий: сравнивает молекулярные формулы и характеристики плотности с известными взрывчатыми веществами. VCT30 выявляет ВВ точнее других систем, использующих технологию измерения плотности веществ методом томографии или анализа методом двух энергий независимо друг от друга. Благодаря использованию поля экрана как элемента пульта, операторы быстро и точно принимают решения при анализе изображений системы.
Компактные размеры позволяют легко и быстро установить VCT30 и эксплуатировать систему в отдельно стоящем режиме. VCT30 - самая маленькая система, сертифицированная для использования обнаружения ВВ и позволяющая существенно сэкономить площади аэровокзалов. Пропускная способность VCT30 - более 80 единиц багажа в час при сквозном проходе багажа чрез туннель.
Используя проверенную временем технологию обнаружения ВВ, система VCT30 отличается надежностью, прочностью и компактностью. Дополняющие друг друга технологии обеспечивают высокие показатели обнаружения ВВ, минимальное количество ложных тревог и позволяют получить самое четкое, контрастное и высококачественное изображение, превосходящее по всем характеристикам другие системы обнаружения ВВ, сертифицированные к использованию.
Общие характеристики
- Устройство обнаружение ВВ сертифицировано Федеральным Авиационным Агентством и Администрацией по Безопасности на Транспорте США.
- Пропускная способность 80-100 единиц багажа в час.
- Высокое разрешение, получение изображений методом двух энергий.
- Разрешающая способность - медная проволока калибра 40AWG.
- Проникающая способность - 30мм стали.
- Томографические изображения с высоким разрешением.
- Запатентованная технология управления без отвлечения оператора на пульт.
- Компактные размеры.
- Разработан специально для использования в аэропортах.
Технические характеристики
| Общие характеристики | |
| Габариты (без упаковки) | длина 3000мм, ширина 2066мм, высота 2011мм |
| Вес (без упаковки) | 3629кг |
| Тpебования к электpопитанию | 208/220/240/380/400/480В переменного тока +10% 50-60Гц + 1%,12кВА максимум, 4-жильный витой кабель сечением 3мм2 |
| Высота ленты конвейера | 800мм |
| Скорость конвейера | 0,15м - 0,45м/с |
| Грузоподъемность конвейера | 0,11кг/см2 |
| Максимальные габариты багажа | длина 125см, ширина 75см, высота 55см |
| Максимальный вес багажа | 91кг |
| Источник рентгеновского излучения | |
| Ориентация луча | вертикальная снизу вверх |
| Напряжение | 75/150кВ при постоянном токе трубки |
| генератор рентгеновского излучения | по методу двух энергий |
| Датчики рентгеновского излучения | 960 фотодиодов |
| Рабочие станции | |
| Габариты (включая стол по желанию заказчика) | (без упаковки) 864мм X 711мм X 1334мм (в упаковке) 889мм X 991мм X 1422мм |
| Вес | (без упаковки) 59кг (в упаковке) 91кг |
| Монитор рабочей станции | 21" цветной дисплей, разрешение 1920Х1440 |
| Память | На 50 единиц багажа |
| Формирование изображения | |
| Разрешающая способность | медная проволока калибра 40AWG |
| Проникающая способность | 30мм стали |
| Чувствительность | не менее 240 градаций серого тона по ступенчатому клину |
| Характеристики изображения | |
| Различение органики/неорганики/металла, монохромное, просмотр записи изображений, контраст трех уровней, оконтуривание предметов, 2Х, 4Х, 8Х увеличение с плавным позиционированием области, среза, плавная регулировка контрастности. | |
| Принципы комплектации | |
| Отдел поисковых систем L3 communications оставляет за собой право изменять спецификации в ходе постоянно ведущегося усовершенствования. Спецификации представлены для ознакомления. Характеристики поставляемого оборудования могут несколько отличаться от приведенных выше. Размеры могут отличаться от стандартных на +/-5%. | |
Описание актуально на: 02.12.2003.
