Виброакустический шумогенератор "ВГШ-103"

Система ВГШ-103 предназначена для предотвращения несанкционированного съема речевой информации через ограждающие конструкции и инженерные коммуникации выделенных помещений 1,2 и 3 категорий по виброакустическому и акустическому каналам. Принцип действия защиты основан на маскировании спектра речи шумовой помехой. Система предназначена для стационарного оборудования помещений и рассчитана на длительный срок непрерывной эксплуатации.

Состав системы:

Прибор виброакустической защиты "ВГШ-103" 1 шт.;
Электромагнитный излучатель TRN-2000 не более 18 шт.;
Акустический излучатель OMS-2000 не более 4 шт.;
Крепежный дюбель 18 шт.;
Крепежная шайба WMT-2000 4 шт.;
Паспорт, инструкция по эксплуатации на систему 1 шт.;
Клеммы соединительные 36 шт.;
Заглушки 2 шт;
Упаковка прибора "ВГШ-103"
(все компонетны системы могут поставляться отдельно)

ВГШ -103 обеспечивает защиту от следующих технических средств съема информации: устройства, использующие контактные микрофоны (электронные, проводные и радиостетоскопы), устройства дистанционного съема информации (лазерные микрофоны, направленные микрофоны), закладные устройства, внедряемые в элементы строительных конструкций, акустические микрофоны, диктофоны.

Система создает виброакустические помехи с диапазоном регулировки не менее 40 дБ, с нормальным распределением плотности вероятности мгновенных значений в диапазоне частот 175-5600 Гц и уровнями в октавных полосах со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц, превышающими сигнал, согласно требованиям нормативно технической документации, в круге радиусом 5 м при установке одного электромагнитного излучателя TRN-2000 на следующих элементах строительных конструкций:

• внешние стены (наружная керамзитобетонная панель МФ 36-30);

• плиты перекрытий (настил НВ 52-12);

• внутренние стены (стены жесткости НБ 18-30)-6 м;

• стальные трубы отопления диаметром 0,5-2 дюйма на расстоянии 4 м;

• однородные оконные проемы с толщиной стекла 5 мм.

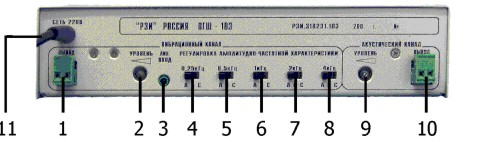

Описание задней панели:

1 - колодка выхода вибрационного канала ;
2 - регулятор уровня вибрационного канала ;
3 линейный вход вибрационного канала ;
4, 5, 6, 7, 8 - дискретные октавные регуляторы АЧХ вибрационного канала ;
9 - регулятор уровня акустического канала ;
10 - колодка выхода акустического канала ;
11 - сетевой шнур питания .

Технические данные прибора ВГШ-103, входящего в систему

• напряжение шумовой помехи вибрационного канала 2,4 В ср.кв.;
• напряжение шумовой помехи акустического канала 2,0 В ср.кв.;
• диапазон регулировки шумовой помехи вибрационного канала регуляторами АЧХ на частотах 0,25; 0,5; 1,0; 2; 4 кГц 20 дБ;
• неравномерность спектра шумовой помехи в диапазоне частот 200 Гц-5 кГц 6 дБ;
• чувствительность линейного входа вибрационного канала 250 мВ;
• потребляемая мощность 35 В.А.;
• габаритные размеры прибора ВГШ-103 223х237х53 мм.

Описание актуально на: 26.03.2003.
