МНОГОПОЗИЦИОННЫЙ КОМПЛЕКС АВТОМАТИЗИРОВАННОГО РАДИОКОНТРОЛЯ АРК-ПОМ1

НАЗНАЧЕНИЕ

Поиск, пеленгование и определение местоположения источников радиоизлучений с привязкой к картографическому фону требуемой степени детализации, оценка и протоколирование загрузки диапазона, технический анализ параметров излучений радиосредств, регистрация демодулированных передач и радиосигналов, выполнение разнообразных функций радиомониторинга. Предусматривает совместное и раздельное использование нескольких мобильных (АРК-МК1, АРК-МК4 ) и стационарных комплексов автоматизированного радиоконтроля АРК-СК.

   Используемый способ пеленгования и устройство его реализации защищены патентом РФ.

СОСТАВ

• Пост центрального управления. **
• Стационарные комплексы автоматизированного радиоконтроля АРК-СК ;
• Мобильные комплексы автоматизированного радиоконтроля АРК-МК **
• Навигационное оборудование;
• Связное оборудование;
• Общесистемное оборудование.

Примечания.

• Пост центрального управления может быть совмещен с одним из стационарных комплексов (при отсутствии стационарного - с мобильным).
• Количество входящих в систему комплексов определяется задачами Заказчика.

  ОСНОВНЫЕ   ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ панорамный анализ, одноканальное и многоканальное пеленгование

      радиоконтроль каналов с речевыми и цифровыми передачами

ОСНОВНЫЕ  ФУНКЦИИ

При местоопределении

• регистрация пеленгационной и служебной информации от мобильных комплексов о пеленгуемом источнике;
• регистрация в реальном масштабе времени навигационной информации от аппаратуры, подключенной к бортовому компьютеру;

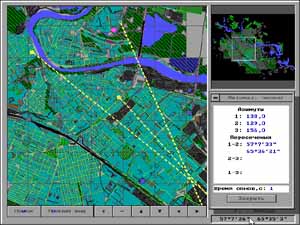

• отображение в реальном масштабе времени на экране бортового компьютера цифровой карты обследуемого района в различных масштабах с отметками текущего местоположения комплекса;
• нанесение на цифровую карту траектории движения комплекса;

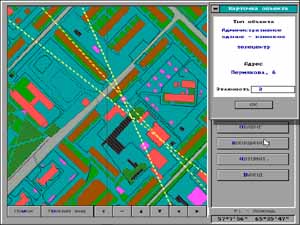

• нанесение на цифровую карту местоположения запеленгованных источников излучения;
• управление средствами радиосвязи и бортовым пеленгатором;
• ввод с клавиатуры бортового компьютера служебной информации.

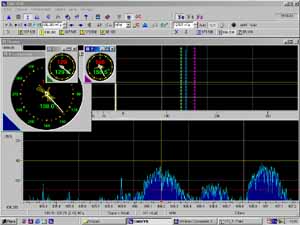

 При панорамном анализе аппаратура позволяет обнаруживать и измерять параметры излучений, отображать на экране монитора спектральный состав радиосигналов и записывать на жесткий диск данные о выявленных излучениях одновременно со служебной информацией и текущими координатами на момент регистрации.

Для обеспечения панорамного анализа в аппаратуре используется дискретно-шаговая перестройка приемника с шагом, равным полосе широкополосного тракта. Напряжение с выхода широкополосного тракта доработанного приемника или цифрового тюнера АРК-ЦТ2 обрабатывается процессором БПФ, что обеспечивает параллельный анализ с высокой скоростью перестройки в сочетании с высоким разрешением по частоте (3 кГц).

 В основу работы данного класса комплексов положен принцип фазометрического интерферометра с определенными особенностями. При пеленговании используются два широкополосных параллельных канала с когерентно связанными гетеродинами. Напряжения с выходов каналов, подключенных к выходам опорной антенны и коммутируемой антенной решетки, обрабатываются синхронно процессорами БПФ, что дает возможность устранить влияние модуляции, повысить точность пеленгования в условиях города и обеспечить возможность получения амплитудно-частотно-пеленговой панорамы. Сигналы с выходов всех антенн во всем диапазоне обрабатываются совместно.

Для обеспечения технического анализа принимаемый радиосигнал представляется совокупностью комплексных отсчетов, что позволяет сохранить всю информацию о его амплитудных, фазовых и частотных параметрах при регистрации на жесткий диск и определить его спектрально-временные параметры в масштабе времени, близком к реальному. Оператору предоставлена возможность широкого выбора алгоритмов цифровой обработки и фильтрации.

 При радиоконтроле каналов с речевыми передачами аппаратура обеспечивает поиск и сканирующий прием с заданным шагом с записью уплотненного сигнала одновременно со служебными параметрами на жесткий диск и возможностью последующего воспроизведения.    Панорамный анализ и пеленгование

• панорамное отображение загрузки диапазона на участках частот общей протяженностью до 1000 МГц;
• пеленгование широкополосных (с шириной спектра до 2 МГц) и узкополосных источников радиоизлучения;
• накопление диаграмм амплитудно-частотной панорамы на жестком диске ПЭВМ, обработка накопленных результатов, отображение диаграмм загрузки рабочего диапазона в координатах "частота-время", "частота-амплитуда" и "частота-пеленг", получаемых в результате выполнения режима аппаратурой, протоколирование панорамы и регистрируемых параметров;
• статистический анализ результатов, поиск по времени и частоте, построение результирующих гистограмм.

  Радиоконтроль каналов с речевыми и цифровыми передачами

• поиск в заданном диапазоне и сканирование по запрограммированным частотным каналам;
• пеленгование источников радиоизлучений и накопление результатов;
• автоматизированный прием радиотелефонных сигналов, регистрация демодулированных речевых передач и служебной информации (частоты настройки, времени приема, уровня и длительности сигнала) на жесткий диск ПЭВМ;
• автоматизированный радиоприем сигналов с цифровыми передачами, запись на жесткий диск ПЭВМ радиосигналов в комплексной форме и служебной информации (частоты настройки, времени приема, уровня и длительности сигнала);
• воспроизведение служебной информации (на мониторе), прослушивание зарегистрированных передач (на головные микротелефоны), технический анализ зарегистрированных радиосигналов, оценка параметров модуляции и передач, протоколирование результатов.

Описание актуально на: 15.05.2001.
