Контроллер телефонной линии "КТЛ-400"

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Сертификат  # 180
Государственной Технической Комиссии при Президенте Российской Федерации

1. ОБЩИЕ СВЕДЕНИЯ. УСТРОЙСТВО И НАЗНАЧЕНИЕ

Контроллер телефонной линии "КТЛ-400" представляет собой сложное автоматическое элек-тронное устройство с широкими функциональными возможностями, поэтому перед эксплуатаци-ей прибора внимательно изучите данное описание.



УСЛОВНЫЕ СОКРАЩЕНИЯ:

ТА - телефонный аппарат;
параллельный ТА - телефонный аппарат, подключенный параллельно линии;
АТС - автоматическая телефонная станция;
ГАТС - городская АТС;
Мини - АТС - офисная (мини) АТС;
НУ - "нелинейные" устройства, включенные параллельно или последовательно в линию связи ГАТС. К этим устройствам можно отнести :
  • блокираторы параллельного ТА;
  • блокираторы спаренных ТА;
  • мини-АТС;
  • устройства типа "телефонное ухо";
  • микропередатчики, подключенные к линии связи или вмонтированные в ТА с питанием от линии;
  • другие электронные устройства с питанием от линии (микрофоны, радиомикрофоны и т.д.).


1.1. Контроллер телефонной линии "КТЛ-400" (далее по тексту прибор) предназначен для защиты  телефонных линии от прослушивания. Прибор позволяет обнаруживать прослушиваю-щие устройства с питанием от линии, установленные как до, так и после подключения прибора к линии. Прибор полностью автоматизирован и не требует "чистой" линии на момент подключе-ния. Прибор защищает телефонные линии от установки прослушивающих устройств путем их поиска и индикации. Одновременно прибор предотвращает прослушивание переговоров по линии с помощью цифрового генератора шума с автоматически перестраиваемым спектром.

1.2. Основные функции прибора при поиске прослушивающих устройств.
1.2.1. Принцип обнаружения основан на анализе прибором параметров линии и параметров прослушивающих устройств с питанием от линии при периодическом изменении тока в линии (сканировании линии).
1.2.2. Прибор обеспечивает оперативный поиск (до ГАТС) в линии НУ, индицирует их на-личие и определяет вероятный способ подключения НУ (последовательный, параллельный). Прибор сканирует линию в двух режимах эквивалентных "поднятой" и "положенной" трубке ТА. При поиске НУ Ваш ТА автоматически отключается от линии на время поиска. При скани-ровании прибором линии на результат проверки не влияют следующие факторы:
  • время и место установки НУ на линии;
  • параметры (длина, импеданс) линии;
  • наличие на линии переходных колодок и других "линейных" неоднородностей, соедине-ний и отводов;
  • напряжение и внутреннее сопротивление ГАТС.
1.2.3. В случае использования мини-АТС прибор позволяет оперативно проверить линию (см. п. 1.2.2.) от мини-АТС до ГАТС и проверить линию от Вашего ТА до мини-АТС с помо-щью входящего в дополнительный комплект поставки имитатора АТС. С помощью имитатора АТС можно проверить любую двухпроводную линию (электросеть, пожарную сигнализацию и т.д.)
1.2.4. Прибор индицирует кратковременное размыкание линии при подключении новых уст-ройств прослушивания.
1.2.5. Прибор индицирует "активизацию" в линии устройств типа "телефонное ухо" и авто-матически обеспечивает и контролирует их отключение.
1.2.6. Прибор обеспечивает оперативную проверку ТА на предмет поиска установленных во входную цепь (вилка подключения, шнур, цепь звонка, выпрямитель) ТА параллельных микропе-редатчиков.
1.2.7. Прибор обеспечивает цифровую индикацию напряжения линии, что дает дополнитель-ную возможность выявить подключение параллельного ТА и прослушивающих устройств с питанием от линии.
1.2.8. В режиме защиты линии прибор активизирует при "положенной" трубке ТА радиопе-редатчики (последовательные, параллельные, с питанием от линии и с внешним питанием), что облегчает их поиск индикаторами поля любого типа.
1.2.9. Прибор имеет световую и отключаемую звуковую сигнализацию, срабатывающую при обнаружении устройств, указанных в п.п. 1.2.2. ... 1.2.6.

1.3. Основные функции прибора по защите переговоров по линии.
1.3.1. Принцип действия прибора основан на маскировке спектра широкополосной шумовой помехой и компенсации напряжения линии. Спектр шумовой помехи, генерируемой прибором, изменяется в зависимости от состояния линии (напряжение линии, наличие на линии НУ и т.д.). Прибор генерирует шумовую помеху как при "положенной", так и при "поднятой" трубке защищаемого ТА и обеспечивает эффективную защиту без снижения качества телефонных пере-говоров. Результатом воздействия шумовой помехи на телефонные радиопередатчики является "размывание" спектра излучения, уход несущей частоты, уменьшение радиуса приема, пере-грузка и искажения в канале радиопередачи, резкое ухудшение соотношения сигнал/шум для принимаемого сигнала. Результатом воздействия шумовой помехи на диктофоны, индукционные датчики, параллельные ТА является перегрузка и искажения в канале прослушивания и записи, резкое ухудшение соотношения сигнал/шум для прослушиваемого сигнала. В приборе имеется возможность регулировки уровня шумовой помехи при "поднятой" трубке защищяемого ТА. Для полного подавления параллельных ТА, параллельных и комбинированных телефонных ра-диопередатчиков, микрофонов  и радиомикрофонов с питанием от линии, и аналогичной аппара-туры в приборе имеется режим компенсации. При включении данного режима прибор при "поднятой" трубке защищаемого ТА автоматически поддерживает на линии минимальное напряжение по постоянному току, при этом электронные устройства, подключенные параллельно к линии, становятся полностью неработоспособными.
1.3.2. Прибор предназначен для эффективной защиты переговоров как на городских, так и на местных линиях и защищает переговоры по линии до АТС.
1.3.3. Прибор обеспечивает эффективное противодействие следующим средствам несанкцио-нированного съема информации:
параллельным ТА;
  • телефонным радиопередатчикам с питанием от линии и с внешним питанием, включенным в линию последовательно, параллельно или через индукционные датчики;
  • аппаратуре магнитной записи, подключаемой к линии через контактные или индукционные датчики или адаптеры;
  • микрофонам и радиомикрофонам с питанием от линии и аналогичной аппаратуре, исполь-зующей линию в качестве канала передачи или в качестве источника электропитания;
  • аппаратуре "ВЧ-навязывания";
  • аппаратуре типа "телефонное ухо" установленной как на линии, так и в защищаемом ТА.
1.3.4. Прибор активизирует при "положенной" трубке защищаемого ТА аппаратуру маг-нитной записи, подключенную к линии с целью холостого проматывания ленты.
1.3.5. Прибор обеспечивает гальваническое отключение Вашего ТА от линии при "положен-ной" трубке, что исключает прослушивание помещения по принципу "ВЧ - навязывания" (про-слушивание помещения через цепь звонка или микрофон Вашего ТА). Эта функция прибора также обеспечивает блокирование аппаратуры "телефонное ухо" или других сервисных функций переключения ТА в режиме прослушивания помещения. Прибор имеет защищенный сигнал "вызова" с переключателем уровня громкости.
1.3.6.  Прибор обеспечивает возможность подключения аппаратуры магнитной записи для ре-гистрации переговоров, проводимых по Вашему ТА одновременно с защитой переговоров по линии от утечки информации.

НАВЕРХ

2. КОМПЛЕКТ ПОСТАВКИ

Контроллер телефонной линии "КТЛ-400" 1 шт.
Паспорт, техническое описание, инструкция по эксплуатации 1 шт.
Кабели соединительные 2 шт.
Упаковка 1 шт.


*Примечание: дополнительный комплект поставки по отдельной карте заказов:
Имитатор АТС с комплектом кабелей  1 шт.
Имитатор FM 88-108МГц  1 шт.


НАВЕРХ

3. ОРГАНЫ УПРАВЛЕНИЯ ПРИБОРОМ

3.1. На лицевой панели прибора расположены (см. рис. 1):
  • кнопка "ПУСК" (1), предназначенная для включения режима сканирования (режима поиска НУ) (см. п. 1.2.);
  • кнопка "СБРОС" (2), предназначенная для прерывания режима сканирования и для отклю-чения сигнала тревоги в случае обнаружения прибором НУ;
  • индикатор обнаружения включенного в линию НУ "ТРЕВОГА" (3). Если прибор находит-ся в режиме "ЗАЩИТА", то включение индикатора "ТРЕВОГА" свидетельствует о кратко-временном размыкании линии при подключении прослушивающих устройств или активиза-ции в линии устройств типа "телефон-ное ухо". Если прибор находится в режиме сканиро-вания "СКАН", то включение индикатора свидетельствует об обнаружении прибором НУ в линии;
  • индикатор "ВНИМАНИЕ" (4). Данный индикатор периодически зажигается (в такт с инди-катором "СКАН"), если в процессе сканирования прибор обнаруживает НУ на линии. Ин-дикатор зажигается (не периодически) при наличии в линии сигналов АТС, импульсных помех или при наличии сигнала "вызова" номера Вашего ТА в процессе сканирования;
  • индикаторы "ПАРАЛЛ" (5) и "ПОСЛЕД" (6). Данные индикаторы включаются по оконча-нии режима сканирования, если прибор определяет наличие НУ в линии и индицируют ве-роятный способ подключения НУ (параллельный (5), последовательный (6));
  • индикатор "ВЫЗОВ" (7). Данный индикатор показывает наличие сигнала "вызова" номера Вашего ТА в режиме "ЗАЩИТА";
  • индикатор скорости сканирования "СКАН" (8);
  • индикаторы "РЕЖИМ 1" (9) и "РЕЖИМ 2" (10). Индикатор "РЕЖИМ 1" (9) показывает, что прибор сканирует линию в режиме, эквивалентном "поднятой" трубки ТА. Индикатор "РЕЖИМ 2" (10) показывает, что прибор сканирует линию в режиме, эквивалентном "по-ложенной" трубке ТА;
  • индикатор "ЗАЩИТА" (11). Данный индикатор показывает, что прибор защищает перего-воры по линии от прослушивания (см. п. 1.3.);
  • индикатор "ОТКЛ ТА" (12). Данный индикатор показывает, что в режиме "ЗАЩИТА" Ваш ТА при "положенной" трубке гальванически изолирован от линии;
  • индикатор "ШУМ" (13) включения шумовой помехи прибора в режиме "ЗАЩИТА";
  • индикатор включения режима компенсации "КОМП" (14). Показывает, что в режиме "ЗА-ЩИТА" при "поднятой" трубке Вашего ТА включён режим компенсации;
  • индикатор "НАПРЯЖЕНИЕ" (15). Показывает напряжение линии при "положенной" трубке ТА и напряжение на клеммах ТА при "поднятой" трубке.

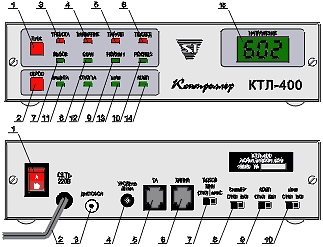

Рис. 1 Лицевая и задняя панели прибора


3.2. На задней панели прибора расположены:
  • включатель сетевого напряжения "СЕТЬ" (1);
  • кабель для подключения прибора к электросети 220 В (2);
  • гнездо "ДИКТОФОН" (3) для подключения аппаратуры магнитной записи к прибору;
  • регулятор "УРОВЕНЬ ШУМА" (4) прибора в режиме "ЗАЩИТА" при "поднятой" трубке ТА;
  • гнездо "ТА" (5) для подключения телефона к прибору;
  • гнездо "ЛИНИЯ" (6) для подключения линии к прибору;
  • переключатель громкости сигнала "вызова" АТС "ВЫЗОВ" (7);
  • включатель "ЗУММЕР" (8) звуковой сигнализации "ТРЕВОГА";
  • включатель "КОМП" (9) режима компенсации прибора;
  • включатель шумовой помехи "ШУМ" (10).

 НАВЕРХ

4. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

4.1. Прибор предназначен для работы с ГАТС с номинальным значением напряжения 50...65В. Допускается работа прибора в режиме защиты на местных линиях с значением напря-жения 40...65В.

4.2. Основные технические характеристики прибора при обнаружении НУ:
Дальность обнаружения до 10000 м;
Диапазон сканирования: в "РЕЖИМЕ 1"   0...40 В;
в "РЕЖИМЕ 2"   0...7 мА;
Время сканирования 4 мин;
Интегральная нелинейность напряжения линии 4%.

*Примечание: Диапазон и время сканирования указаны при номинальных значениях на-пряжения (60В) и импеданса (2 кОм; 0,5 мкФ) телефонной линии и автоматически коррек-тируются прибором при изменении этих значений.

4.3. Прибор индицирует размыкание линии на время более   2 сек.
4.4. Погрешность измерения напряжения   не более 6%.
4.5. Дискретность измерения напряжения   0,1 В.

4.6. Основные технические характеристики прибора в режиме защиты:
Максимальное значение напряжения шумовой помехи,
 генерируемой прибором по линии		 2 В ср.кв.;
Отношение напряжения помехи, генерируемой прибором по линии
к напряжению помехи на клеммах ТА		 не менее 40 дБ;
Максимальный частотный диапазон шумовой помехи по линии 200...50000 Гц;
Минимальный частотный диапазон шумовой помехи по линии 6300...50000 Гц;
Полоса пропускания телефонного канала прибора 1,4 кГц;
Ослабление сигнала в полосе пропускания прибора не более 4 дБ
Напряжение на линии при "положенной" трубке ТА, при котором
 обеспечивается гальваническое отключение ТА		 30 +- 7 В;
Напряжение на линии в режиме компенсации не более 0,9 В.

4.7. Номинальное напряжение на гнезде "ДИКТОФОН"   1 мВ.
4.8. Время готовности прибора к работе после включения   40 сек.
4.9. Уровень вызывного сигнала прибора   не менее 70 дБ.
4.10. Электропитание прибора: сеть переменного тока напряжением   220В +10% -15%  частотой 50Гц +-  2%.
4.11. Потребляемая мощность прибором   не более 10 ВА.
4.12. Габаритные размеры прибора   200 х 205 х 55 мм.
4.13. Масса прибора   не более 2кг.
4.14. Время непрерывной работы прибора   не ограничено.

НАВЕРХ

5. УСЛОВИЯ ЭКСПЛУАТАЦИИ

5.1. Рабочая температура окружающей среды от 5 до 40°С.
5.2. Предельная температура окружающей среды (при неработающем приборе) ?50°С.
5.3. Относительная влажность не более 80 %.
5.4.  Атмосферное давление (750  ? 30) мм рт. ст.

НАВЕРХ

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

В приборе имеется напряжение 220 В 50 Гц, поэтому при эксплуатации и ремонте следует соблюдать соответствующие меры предосторожности.


НАВЕРХ

7. ПОДГОТОВКА ПРИБОРА К РАБОТЕ И РАБОТА С ПРИБОРОМ

7.1. Подключите прибор к электросети 220В, 50Гц. Включите прибор включателем "СЕТЬ". Подключите ТА к гнезду "ТА" прибора. Подключите линию к гнезду "ЛИНИЯ" прибора.
7.2.  Эксплуатация прибора при защите переговоров по линии.
7.2.1. Проконтролируйте по индикатору "ШУМ" включение прибора. Через 20 секунд после включения прибор адаптируется к параметрам линии и готов к эксплуатации.
7.3.  Работа прибора при "положенной" трубке ТА.
 7.3.1. При "положенной" трубке ТА включены следующие индикаторы:
  • "ШУМ" - показывает включение генератора шумовой помехи;
  • "ЗАЩИТА" - показывает, что прибор генерирует шумовую помеху и защищает линию от прослушивания;
  • "ОТКЛ ТА" - показывает, что Ваш ТА при "положенной" трубке гальванически изолиро-ван от линии.
7.3.2. При "вызове" номера Вашего ТА прибор генерирует звуковой сигнал вызова и заго-рается индикатор "ВЫЗОВ" на передней панели прибора. Громкость сигнала регулируется переключателем "ВЫЗОВ" на задней панели прибора.
7.3.3.  При кратковременном рассоединении линии при подключении прослушивающих уст-ройств, активизации в линии устройств типа "телефонное ухо", "поднятии" трубки параллель-ного ТА, установленного на линии при "положенной" трубке защищаемого ТА, или снижении напряжения линии ниже 30В срабатывает индикатор "ТРЕВОГА". Сигнал тревоги отключается кнопкой "СБРОС". Звуковая сигнализации тревоги включается переключателем "ЗУММЕР". При снижении напряжения линии ниже 30В защищаемый ТА подключается к линии.
7.3.4. Уровень шумовой помехи при "положенной" трубке защищаемого ТА - не регулиру-ется, частотный диапазон помехи - максимальный. Шумовая помеха отключается переключате-лем "ШУМ" на задней панели прибора.
7.3.5. При активизации в линии устройств типа "телефонное ухо" прибор автоматически формирует сигнал отключения данных устройств.
7.3.6.  Цифровой индикатор при "положенной" трубке ТА показывает значение напряжения линии увеличенное на 2В за счёт работы генератора шума. При эксплуатации прибора целесо-образно контролировать показания индикатора и сравнивать их с ранее измеренными. Например, уменьшение напряжения в линии на 2В при "положенной" трубке ТА  свидетельствует о вероят-ном параллельном подключении устройства с внутренним сопротивлением 100 кОм.
7.4. Работа прибора при "поднятой" трубке ТА.
7.4.1. При "поднятой" трубке ТА включены следующие индикаторы:
  • "ШУМ" - показывает включение генератора шумовой помехи прибора;
  • "ЗАЩИТА" - показывает, что прибор генерирует шумовую помеху и защищает перегово-ры по линии от прослушивания;
  • "КОМП" - показывает, что включен режим компенсации. Яркость свечения этого индика-тора зависит от напряжения линии и сопротивления защищаемого ТА.
7.4.2.  Включение режима компенсации производится переключателем "КОМП" на задней па-нели прибора. При включении этого режима прибор при "поднятой" трубке защищаемого ТА автоматически поддерживает на линии минимальное напряжение по постоянному току.
7.4.3.  Уровень шумовой помехи при "поднятой" трубке защищаемого ТА можно изменить регулятором "УРОВЕНЬ ШУМА" на задней панели прибора.
 7.4.4 Перед эксплуатацией прибора рекомедуется проверить линию на отсутствие в ней НУ. Наличие в линии НУ приведет к появлению в спектре шумового сигнала, генерируемого прибо-ром, паразитных гармоник и, как следствие, к увеличению шума в трубке защищаемого ТА. Если прибор установлен на "чистую" линию и уровень регулятора "УРОВЕНЬ ШУМА" настроен оптимально, то при последующем включении в линию НУ можно ожидать появления избыточно-го шума в защищаемом ТА, что будет являться дополнительным признаком несанкционирован-ного подключения.
 7.4.5. Предварительная настройка регулятора "УРОВЕНЬ ШУМА". При включенном режиме компенсации сделайте контрольный звонок Вашему абоненту (или наберите одну цифру номера). Во время разговора медленно вращайте регулятор по часовой стрелке до появления шума в трубке Вашего ТА и абонента. Эффективность защиты линии можно проконтролировать, например, подключив к линии параллельный ТА или аппаратуру магнитной записи через индукционный датчик или ИМИТАТОР FM 88-108 МГц. Имитатор FM представляет собой микропередатчик последовательного типа с радиусом действия 10 м. Сигнал имитатора может быть принят обычным радиоприёмником в диапазоне FM 88-108 МГц.
 7.4.6. Цифровой индикатор при "поднятой" трубке ТА показывает напряжение на клеммах защищаемого ТА. При эксплуатации прибора целесообразно контролировать показания индика-тора и сравнивать их с ранее измеренными. Например, уменьшение показаний на 0,5В при "под-нятой" трубке ТА  свидетельствует о вероятном последовательном подключении устройства с внутренним сопротивлением 500 Ом.
7.4.7.  Для регистрации переговоров, проводимых по Вашему ТА, одновременно с защитой переговоров по линии Вы можете подключить аппаратуру магнитной записи к гнезду "ДИКТО-ФОН" прибора.
7.5. Эксплуатация прибора в режиме анализа параметров линии.
7.5.1. Прибор обеспечивает оперативный поиск (до ГАТС) в линии НУ. В режиме поиска НУ Ваш ТА автоматически отключается на время поиска (4 минуты).
* Прим.: Поиск НУ на линии можно производить сразу же после включения прибора.
7.5.2. Для включения режима поиска НУ нажмите на кнопку "ПУСК" прибора. Зажжется ин-дикатор "РЕЖИМ 1" (режим сканирования, эквивалентный "поднятой трубке" Вашего ТА). Индикатор сканирования "СКАН" должен мигать с частотой 0.5...2Гц (определяется параметра-ми линии и АТС). При существенном отличии частоты от указанной необходимо проверить правильность подключения прибора к линии и наличие напряжения в линии. При поиске НУ необходимо отключить все параллельные ТА и другие устройства от линии ГАТС.
7.5.3. Во время поиска НУ необходимо контролировать зажигание индикатора "ВНИМАНИЕ" прибора. Если в процессе сканирования прибор обнаруживает НУ на линии, то индикатор начинает периодически зажигаться (в такт с индикатором "СКАН"). Индикатор может зажигаться (не периодически) при наличии в линии сигналов АТС, импульсных помех или при наличии сигнала "вызова" Вашего ТА.
7.5.4. По окончанию сканирования в "РЕЖИМЕ 1" прибор автоматически переключается на сканирование в "РЕЖИМ 2" (режим сканирования эквивалентный "положенной" трубке Вашего ТА). В данном режиме частота сканирования увеличивается приблизительно в 2-3 раза по срав-нению с "РЕЖИМОМ 1". В процессе сканирования в "РЕЖИМЕ 2" необходимо контролиро-вать зажигание индикатора "ВНИМАНИЕ" прибора (см. п. 7.5.3.).
*Примечание: В режиме сканирования линии возможно кратковременное зажигание ин-дикатора "КОМП", что зависит от параметров линии и не является признаком неисправ-ности прибора или наличием в линии НУ.
7.5.5. Если прибор обнаруживает НУ во время сканирования, то он индицирует наличие НУ сигналом "ТРЕВОГА" и вероятный способ подключения НУ. Зажигание индикатора "ПАРАЛЛ" показывает, что НУ включено в линию параллельно, а индикатора "ПОСЛЕД"  показывает, что НУ включено в линию последовательно. Если в линию включены НУ с большим количеством активных компонентов и большим потреблением тока линии (например мощные параллельные или комбинированные телефонные передатчики), то прибор может ошибочно принять их за последовательные НУ (т.е. может неверно указать тип сложных НУ).
7.5.6. При наличии в линии "известных" пользователю НУ (например мини-АТС, блокира-торы и т. д.) проверка линии производится по частям. Например сначала проверяется линия от ГАТС до контактов подключения к мини-АТС, а далее проверяется часть линии от розетки под-ключения ТА до контактов подключения к мини-АТС. В этом случае с одной (любой) стороны линии подключается прибор, а с другой стороны - имитатор АТС. Аналогично можно проверить по частям любую двухпроводную линию (пожарную сигнализацию, электросеть, трансляцион-ную сеть и т.д.). Проверку необходимо производить в обесточенном состоянии линии с помо-щью имитатора АТС. 7.5.7.  При наличии в линии несколько параллельных отводов или нескольких розеток парал-лельных ТА необходимо проверять каждый параллельный отвод линии и каждую параллельную розетку, поскольку в этом случае могут быть выявлены последовательные НУ, включенные в цепь только одного отвода линии или в цепь только одной розетки.
7.5.8. При использовании имитатора АТС необходимо помнить, что емкость батарей типа "Крона", установленных внутри имитатора, соответствует ориентировочно 500 циклам скани-рования прибора. Поэтому, периодически, необходимо контролировать напряжение на клеммах имитатора (оно должно быть в пределах 63...69В) и, при необходимости, своевременно заменять батареи. Для проверки имитатора АТС соедините прибор КТЛ-400 с имитатором с помощью кабеля из дополнительного комплекта поставки прибора (см. рис. 2) и проведите поиск НУ в "РЕЖИМЕ 1" и "РЕЖИМЕ 2". Если емкость батарей в имитаторе соответствует норме, то прибор КТЛ-400 покажет отсутствие НУ. При разряде батарей происходит увеличение их внут-реннего сопротивления и имитатор АТС не может обеспечить требуемый ток в линии.


рис. 2


7.5.9.  Проверить работоспособность прибора КТЛ-400 можно с помощью имитатора АТС (см. п. 7.5.8.). Если прибор исправен и емкость батарей в имитаторе соответствует норме, то прибор КТЛ-400 покажет отсутствие НУ. Далее необходимо последовательно соединить прибор КТЛ-400, имитатор FM 88-108МГц и имитатор АТС (или "чистую" линию) с помощью кабелей и переходника, входящих в дополнительный комплект поставки прибора. Если прибор исправен, то он проиндицирует наличие на линии НУ.
7.5.10. По окончании режима сканирования прибор автоматически устанавливается в режим защиты переговоров ("ЗАЩИТА"). Если в процессе сканирования возникнет необходимость прервать данный режим, то нажмите на кнопку "СБРОС".




рис. 3


7.5.11. С помощью прибора на проверенной линии или с помощью имитатора АТС возможна проверка ТА на предмет поиска микропередатчиков, установленных параллельно во входную цепь ТА (вилка подключения, шнур, цепь звонка, выпрямитель). При этом проверяемый ТА в режиме "положенная" трубка подключается параллельно проверенной ранее линии и повторяется проверка п п. 7.5. описания.
7.5.12. В режиме "ЗАЩИТА" прибор активизирует при "положенной" трубке ТА телефон-ные радиопередатчики (последовательные, параллельные) с питанием от линии и с внешним питанием, что облегчает поиск их месторасположения на линии индикаторами поля любого типа.



НАВЕРХ

8. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ


Работа прибора.
Признаки неисправности.		 Возможная причина.
1.  В режиме "ЗАЩИТА" ТА при положен-ной трубке не изолируется от линии. При вызывании номера Вашего ТА прибор и ТА одновременно генерируют звуковой сигнал вызова. Напряжение линии менее 30В. Проконтроли-ровать по индикатору прибора.
2.  В "РЕЖИМЕ 1" индикатор "СКАН" прибора мигает с частотой, существенно отличающейся от указанной в п. 7.5.2. (0,5...2Гц). Необходимо проверить правильность подклю-чения прибора к линии и проконтролировать напряжение линии в режиме "ЗАЩИТА".
3. В "РЕЖИМЕ 1, 2" сканирование прибора самопроизвольно прекращается (индикатор "СКАН" перестает мигать). При этом прибор определяет наличие НУ в линии. a) На линии имеется мощный параллельный или комбинированный телефонный передатчик с "гистерезисом" по цепи питания (не отпускает линию).
b) При проверке линии в "РЕЖИМЕ 2" приходит сигнал вызова номера Вашего ТА от АТС.
4.  При проверке имитатора АТС (см. п. 7.5.8.) прибор показывает наличие НУ. a) Емкость батарей в имитаторе АТС ниже допустимой.
b) Если после замены батарей в имитаторе АТС на новые показания прибора КТЛ-400 не изменились, то прибор требует ремонта.
5.  При подключении к линии (или к имита-тору АТС) последовательно с прибором имитатора FM 88-108МГц прибор не оп-ределяет наличие НУ в линии. a) Неисправен прибор КТЛ-400.
b) Неисправен имитатор FM 88-108 МГц. Проверить его работоспособность по ра-диоприёмнику.
6.  В режиме "ЗАЩИТА" при проведении телефонных переговоров появляется не-большой фон 50 Гц в трубке защищаемог ТА Рекомендуется изменить полярность подключения сетевой вилки прибора к электросети.


НАВЕРХ

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Изготовитель гарантирует работоспособность прибора "Контроллер телефонной линии "КТЛ-400" в течение 1 года с момента продажи при соблюдении потребителем условий эксплуа-тации.
9.2. Изготовитель обязуется производить безвозмездный ремонт или замену прибора в тече-ние срока гарантии при соблюдении потребителем условий эксплуатации.
9.3. Вскрытие и ремонт прибора потребителем в течение срока гарантии не допускается.
9.4. Ремонт прибора в послегарантийный период осуществляет изготовитель.
