Мобильный металл-детектор "Поиск-ЗС"

Инструкция по эксплуатации.

1. НАЗНАЧЕНИЕ

Мобильный (складной) металлообнаружитель предназначен для оборудования временных постов контроля человека без ручной клади с целью обнаружения огнестрельного оружия (00) и крупных металлических предметов, скрытых в одежде. В разобранном и упакованном виде может перевозиться в багажнике легкового автомобиля.

2. СОСТАВ ИЗДЕЛИЯ

1. Блок электроники - 1 шт.

2. Контрольная кабина (КК), состоящая из:

• двух генераторных панелей - 2 шт.;
• двух приемных панелей - 2 шт.;
• стяжки 1 (с соединительным кабелем) - 1 шт.;
• стяжки 2-1 шт.:
• фиксирующих винтов - 4 шт.

3. Кабель соединительный- 1 шт.

4. Контрольный образец - 1 шт.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Изделие работает на принципе импульсного металлообнаружителя и фиксирует факт проноса через КК 00 типа пистолета Макарова в различных возможных местах одежды, при скорости следования 0.2-1.Ом/с и интервале следования 1.0м и более.

Количество пропусков не превышает 5%.

Аппаратура обеспечивает чувствительную зону внутри КК с помощью катушек индуктивности (в боковых панелях КК), создающих импульсное магнитное поле, и позволяет производить перестройку на обнаружение объектов меньшей и большей массы.

Количество ложных срабатываний при проносе человеком через КК набора металлических предметов личного пользования (МПЛП), состоящего из связки ключей, часов, зажигалки и т.п., не превышает 5%.

Сигнализация факта проноса 00 - световая и звуковая.

Изделие готово к работе через 10с после включения.

Электропитание осуществляется от сети переменного тока 220в/50гц или встроенной аккумуляторной батареи.

Время непрерывной работы от полностью заряженной батареи не менее 2 часов.

Время сборки и подготовки изделия к работе 10-15 мин.

Габариты составных частей изделия:

- электронный блок - 290*85*250 мм;

- контрольная кабина - 203*45*70 см.

Изделие сохраняет работоспособность и соответствует основным техническим характеристикам в следующих условиях эксплуатации:

рабочая температура окружающей среды ... от+10 до +35 С;

относительная влажность окружающей среды ... 80% при температуре +25 С.

4. ПОРЯДОК УСТАНОВКИ

4.1. Требования к месту установки.

Место установки КК должно иметь ровную поверхность, обеспечивающую устойчивое ее положение.

Вблизи КК ( менее 0.5м ) не должны находиться крупные стационарные металлические предметы (металлические сейфы, шкафы, металлические ограждения, арматура ж/б стен и т.д.)

Вблизи КК ( менее 0.5м ) не должны находиться перемещающиеся металлические предметы (врезной дверной замок, металлическая дверная ручка, дверца сейфа и т.д. )

Недопустима установка КК вблизи силового электрооборудования (силовые приборы, электродвигатели, TV-приемники, мониторы ).

4.2. Сборка контрольной кабины.

- Откройте чехол и выньте детали из упаковки.

- Расположите нижнюю передающую панель в вертикальном положении и установите в отверстия на верхней поверхности направляющие штыри верхней панели как показано на рис. 1. При этом соединительный кабель верхней панели должен находиться напротив разъема нижней панели.

- Зафиксируйте панели в этом положении с помощью винтов, повернув головки до упора по часовой стрелке.

- Аналогично соберите и зафиксируйте приемные панели.

Установите панели на расстоянии 70 см друг от друга так, чтобы фиксирующие винты были расположены снаружи.

- Скрепите панели с помощью стяжки 1 как показано на рис.2. Кабели на стяжке должны быть расположены со стороны разъемов на верхней поверхности панелей.

- Аналогично установите стяжку 2.

- Подключите штекеры соединительных кабелей к разъемам на верхней части каждой из панелей ( 4 шт. )

Примечание:

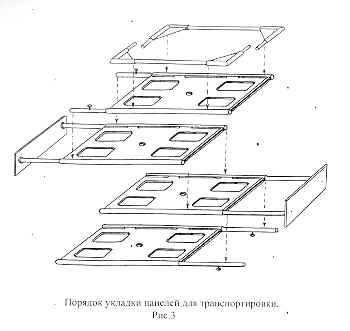

1.Недопустима переноска или транспортировка КК в собранном виде, что может привести к выходу изделия из строя.

5. ВКЛЮЧЕНИЕ И ПОДГОТОВКА К РАБОТЕ

Установить блок электроники в удобное для обслуживания положение на расстоянии от 0.5м до 2м от КК.

” Подключить соединительный кабель к блоку электроники и разъему в нижней части генераторной панели.

Установить ручки "ГРОМКОСТЬ" и "УРОВЕНЬ': на передней панели бока электроники в среднее положение (цифра "5").

При питании от сети включить вилку питания в розетку 220в/50гц.

Тумблер на задней стенке блока электроники перевести в положение "РАБОТА"

Перевести тумблер включения в положение "ВКЛ".

При этом должен загореться зеленый сигнал "СЕТЬ", красный сигнал "ТРЕВОГА" и сработать звуковая сигнализация. По истечении некоторого времени должен включиться зеленый сигнал "ГОТОВ" и прекратиться звуковой сигнал.

Примечание: При отключении питающей сети изделие автоматически переходит в режим работы от аккумуляторной батареи. Зеленый сигнал "СЕТЬ" гаснет и загорается красный сигнал "БАТ".

” Проверьте уровень внешних электромагнитных помех в месте установки; для чего, медленно вращая ручку "УРОВЕНЬ" по часовой стрелке, установите ее в положение, при котором изделие будет давать отдельные ложные срабатывания. По шкале "УРОВЕНЬ" оцените величину электромагнитных помех. Если ручка находится в положении "9-10" - это соответствует низкому уровню помех. Аппаратура будет работать без ухудшения своих параметров. Положение "6-9" соответствует повышенному уровню помех, при котором возможна эксплуатация аппаратуры. При положении менее "6" - большой уровень помех. При этом возможно ухудшение параметров изделия, и необходимо изменить либо положение КК, либо устранить источники помех.

Установите ручку "УРОВЕНЬ" в положение "5".

Примечание:

Время загорания сигнала "ГОТОВ" после включения зависит от места установки и определяется наличием больших масс металла вблизи КК. Если время готовности более 10 с, необходимо изменить местоположение КК ( иногда достаточно сдвинуть ее в сторону на 20-50см. )

При установке КК вблизи больших масс металла, нарушающих работу аппаратуры, загорается сигнализатор "ПЕРЕГРУЗ. ".

* Пронесите контрольный образец в вертикальном положении через середину КК на уровне пояса ( при этом должны сработать световая и звуковая сигнализация.)

При необходимости установите чувствительность с помощью ручки "УРОВЕНЬ" такой, чтобы при каждом проносе контрольного образца изделие выдавало сигнал тревоги.

После этого изделие считается настроенным на обнаружение 00 и готово к работе.

Примечание:

При проносе контрольного образца у оператора не должно находиться МПЛП (ключи, часы с браслетом, зажигалка).

Помните! Контрольный образец не является объектом поиска и служит лишь для настройки и прочерки работоспособности аппаратуры. При проносе его в других положениях и в других местах аппаратура может не давать срабатываний.

6. УСТАНОВКА ЧУВСТВИТЕЛЬНОСТИ

Изделие имеет возможность установить чувствительность, позволяющую обнаружить объекты, отличные от 00, как большей массы, так и меньшей.

Для настройки пронесите искомый объект через КК, и с помощью ручки "УРОВЕНЬ" добейтесь уверенного срабатывания сигнализации. Вращение ручки по часовой стрелке увеличивает чувствительность, против часовой стрелки - уменьшает.

7. ПОРЯДОК РАБОТЫ

Для нормальной работы необходимо обеспечить организованный проход через КК обследуемых лиц без ручной клади” с интервалом не менее 1,0м и скоростью 0,2-1,Ом/с. При наличии у обследуемого 00 или больших масс металла срабатывает сигнализация.

Примечание:

В процессе работы периодически проверяйте работоспособность с помощью контрольного образца.

Изделие может давать, ложные срабатывания при проносе ручной клади ( кейс, зонт, кино-фото-аппаратура и т.д.)

При контроле ручная кладь должна быть оставлена нарядом стоящем столике ( тумбочке ).

8. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Стационарные металлические объекты, расположенные вблизи КК (на расстоянии 0,5 м и более), не оказывают влияния на работу аппаратуры и ее характеристики. .

Ухудшение параметров аппаратуры возможно при расположении КК вблизи .мощных источников электромагнитных помех ( мощные коллекторные электродвигатели, при установке КК на силовые кабели питания, находящиеся под полом, неисправные (мерцающие) люминесцентные лампы и т.п.)

Возможны ложные срабатывания аппаратуры при работе вблизи ( до 20-30 м ) сварочных аппаратов.

При работе от аккумуляторной батареи на передней панели постоянно горит индикатор "БАТ". В случае разряда батареи ниже допустимого уровня индикатор начинает мигать и требуется зарядить батарею. Для этого:

- включите шнур питания в сеть 220В,

- включите изделие, переведя тумблер на передней панели в положение "ВКЛ. При этом загорится индикатор "СЕТЬ".

- установите тумблер на задней стенке прибора в положение "ЗАРЯД". При этом загорится индикатор "ЗАРЯД". Время полного заряда 12-14 часов.

Примечание:

-При заряде батареи подключение кабины необязательно.

- Заряд батареи может быть совмещен с работой изделия от сети.

- Не оставляйте прибор в режиме заряда более 14 часов, это может вывести его из строя.

9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание включает текущее и периодическое обслуживание.

Текущее обслуживание проводится при подготовке изделия к работе и состоит из проверки исправности вилки, шнура питания, соединительного кабеля и проверки работоспособности по методике п.5.

Периодическое техническое обслуживание проводится с периодичностью один раз в месяц и заключается в :

• протирке ветошью пыли с электронного блока и КК;
• проверке креплений разъемов на КК и -электронном блоке;
• проверке креплений фиксирующих винтов:
• проверке состояния контактов разъемов и при 'загрязнении (или окислении) протереть ветошью, смоченной в спирте;
• проверке настройки и работоспособности по методике пп.5,6.

ВНИМАНИЕ!

Все работы по техническому обслуживанию аппаратуры ( за исключением проверки работоспособности ) проводить при выключенном из сети шнуре питания.
