Нелинейный локатор "Октава-ЗМ"

Техническое описание и инструкция по эксплуатации

Содержание

1. Назначение

2. Технические характеристики

3. Состав изделия и принадлежностей

4. Устройство и работа изделия

5. Конструкция изделия

6. Маркировка и пломбирование

7. Тара и упаковка

8. Общие указания по эксплуатации

9. Указания мер безопасности

10. Подготовка к работе

11. Порядок работы

12. Возможные неисправности и способы их устранения

13. Транспортирование и хранение

1. Назначение

1.1. Изделие "Октава-3М", именуемое в дальнейшем "изделие", предназначено для обнаружения устройств, содержащих полупроводниковые приборы ( транзисторы, диоды, микросхемы), а также отдельных полупроводниковых приборов, расположенных на теле человека под одеждой, в личных вещах, багаже, мебели, в металлических шкафах (сейфах), в кирпичных и железобетонных стенах.

Обнаруживаемые устройства могут представлять собой законченные изделия или их компоненты (отдельные узлы, печатные платы и т.п.).

Если обнаруживаемые устройства представляют собой законченные изделия, то они могут находиться как во включенном , так и в выключенном состояниях.

Наличие в изделии режима "20 К", позволяющего выделять огибающую гармоник зондирующего сигнала, а также возможность приема одновременно по двум каналам - по второй и третьей гармоникам, позволяет с большей достоверностью отличать сигналы, переизлучаемые устройствами, подлежащими обнаружению, от сигналов, переизлучаемых естественными нелинейными образованиями.

1.2. Условия эксплуатации изделия: температура окружающей среды от 5 до 40 °С: относительная влажность воздуха не более 65% при температуре 20 °С; атмосферное давление не менее 60 кПа (450 мм рт.ст.).

2. Технические характеристики

2.1. Общие технические характеристики

2.1.1. Питание изделия осуществляется от сети переменного тока частотой (50...60)Гц напряжением (220 ± 22) В.

2.1.2. Мощность, потребляемая изделием от сети, не превышает 50 ВхА. 2.1.3. Время непрерывной работы изделия не менее 8 часов.

2.1.4. В изделии предусмотрены два вида индикации:

- звуковая, на малогабаритный телефон ТМ-6А, подключаемый с помощью тумблера к выходам приемников второй или третьей гармоник ( ПР-2 и ПР-З, соответственно);

- световая, с помощью двух линеек светодиодов, расположенных на антенной системе. Левая и правая линейки подключены к выходам приемников ПР-2 и ПР-З, соответственно. Нижние светодиоды загораются при подаче на входы приемников сигналов, уровни которых соответствуют значениям чувствительности приемников. Следующие диоды загораются при увеличении уровней входных сигналов на 3 дБ. В каждой линейке - по 7 светодиодов.

2.1.5. Изделие позволяет обнаруживать любые радиоэлектронные устройства, содержащие полупроводниковые приборы, узлы этих устройств, а также отдельные полупроводниковые приборы.

Устройства, подлежащие обнаружению, могут располагаться на тела человека под одеждой, в головном уборе, обуви или в личных вещах, в мебели, в металлических шкафах (сейфах), в кирпичных и железобетонных стенах.

Обнаруживаемые устройства могут находиться как во включенном . так и в выключенном состояниях.

2.1.6. Масса изделия без удлинительной штанги и комплекта кабелей ВЧ (3 м) не превышает 4,5 кг. Масса изделия с удлинительной штангой и комплектом кабелей ВЧ (3 м) не превышает 5.5 кг.

2.1.7. Изделие упаковывается в чемодан "Дипломат". Масса изделия в штатной упаковке без удлинительной штанги и комплекта кабелей ВЧ (3 м) не превышает 7 кг.

Масса изделия в штатной упаковке с удлинительной штангой и комплектом кабелей ВЧ (3 м) не превышает 8,5 кг.

2.2. Технические характеристики передатчика 2.2.1. Передатчик работает в импульсном режиме на частоте 680 МГц.

2.2.2. Частота следования импульсов: режимы "400 мин" и "400 макс" - (300...400) Гц: режим "20 К"-(15...20) кГц.

2.2.3. Длительность радиоимпульса не более 3 мкс.

2.2.4.Импульсная выходная мощность : режим "400 макс" (максимальная мощность) - 200...300 Вт; режим "400 мин" (минимальная мощность) - 25...40 Вт; режим "20 К" - 25...40 Вт.

2.3.Технические характеристики приемников

2.3.1. Частоты настроек приемников ПР-2 и ПР-З равны удвоенной и утроенной частоте передатчика, соответственно.

2.3.2. Реальная чувствительность каждого приемника при соотношении сигнал/шум не менее 6 дБ и при выходном напряжении 0,1 В (амплитудное значение)-не хуже 3o10' Вт в режимах работы передатчика "400 мин" и "400 макс". При достижении уровня выходного напряжения 0,1 В (амплитудное значение) загораются нижние светодиоды светового индикатора, расположенного на блоке А.

2.3.3. Динамический диапазон приемников - не менее 18 дБ.

2.3.4. Регулировка усиления приемников осуществляется вручную, четырьмя ступенями по (10±2) дБ в каждой ступени.

2.3.5. В режиме "20 К" приемники выделяют сигналы, которыми модулируется по амплитуде последовательность радиоимпульсов с частотой следования (15...20) кГц. Спектр выделяемого сигнала -(300...3000) Гц. Уровень выходного сигнала не менее 30 мВ (амплитудное значение) при уровне входного сигнала 3o10' Вт и глубине модуляции сигнала 10%.

2.4.Технические данные антенной системы (блок А)

2.4.1. Ширина диаграммы направленности главного лепестка по уровню 0,5 передающей и приемных антенн не более 90°.

2.4.2. Уровень мощности боковых и задних лепестков диаграммы направленности для передающей и приемных антенн не более 10 % от уровня главного лепестка.

2.4.3. Передающая и приемные антенны при работе на излучение создают в свободном

пространстве электромагнитные поля круговой поляризации с коэффициентом эллиптичности не более 1.5.

2.4.4. Передающая и приемные антенны имеют соосные диаграммы направленности. Отклонение максимумов главных лепестков диаграмм направленности не превышает 5 ° .

2.5. Технические характеристики имитатора

2.5.1. Имитатор позволяет производить проверку работоспособности и ориентировочную оценку чувствительности изделия.

2.5.2. Имитатор обеспечивает появление сигнала-отклика при нахождении его в зоне главного лепестка диаграммы направленности антенн.

3. Состав изделия и принадлежностей

Изделие состоит из блоков, устройств и принадлежностей, перечисленных в таблице 1. таблица 1

* Изделия поставляются по дополнительной заявке.

4. Устройство и работа изделия

4. 1 . Изделие "Октава-3 М" представляет собой нелинейный радиолокатор, состоящий из антенной системы (приемные и передающая антенны), передатчика и двух приемников, настроенных на удвоенную и утроенную частоту сигнала передатчика.

Принцип нелинейной радиолокации состоит в том. что если в электромагнитное поле поместить объект, обладающий нелинейной проводимостью (например аппаратура, содержащая полупроводниковые приборы), то этот объект будет рассеивать вторичное поле не только на основной частоте первичного поля, но и на его гармониках.

Поэтому, если в зоне, подлежащей контролю, создать электромагнитное поле и внести в него какой-либо объект, то возникновение переизлученных сигналов на гармониках основного сигнала будет указывать на то, что этот объект содержит полупроводниковые приборы, то есть представляет собой какое-то радиоэлектронное устройство.

4.2. В режимах "400 мин" и "400 макс" выходной сигнал на гнезде "ТЛФ" представляет собой последовательность импульсов, близких к пилообразной форме, с длительностью по основанию около 200 мксек. Одновременно с появлением выходного сигнала загорается соответствующий светодиод индикатора, расположенного на блоке А.

Индикатор отградуирован таким образом, что в обоих приемных каналах нижние светодиоды загораются при подаче на входы приемников сигналов, уровень которых соответствует чувствительности приемников. Загорание последующих диодов наступает при увеличении уровней входных сигналов на ЗдБ.

В режиме "20 К", если на полупроводниковые элементы устройства, подлежащего обнаружению, будет оказано параметрическое воздействие (механическое или электрическое), то полезный сигнал будет представлять собой огибающую этого воздействия. Воспроизводимый спектр частот огибающей (300...3000) Гц. В режиме "20 К" загорание светового индикатора не регламентируется.

В зависимости от характера нелинейности принимаемые сигналы по второй и третьей гармоникам могут быть равны или отличаться по уровням во всех режимах работы передатчика.

5. Конструкция изделия

5.1. Приемники и передатчик изделия конструктивно объединены в один приемо-передающий блок (блок ПРП).

Приемные и передающая антенны также объединены в один блок -антенную систему (блок А). 5.2. Блок ПРП с помощью ремня располагается на туловище человека. На верхней панели блока находятся разъемы и органы управления, снабженные соответствующими надписями:

"ВЫХОД"- выходной разъем передатчика;

"ВХОД ПР2", "ВХОД ПРЗ"- входные разъемы приемников 2" и 3" гармоник, соответственно; "ТЛФ"- разъем для подключения телефона;

"ПР2 - ПРЗ"- тумблер, подключающий головной телефон к выходам ПР2 или ПРЗ: "ИС"- гнездо для подключения кабеля световой индикации; "УСИЛЕНИЕ (ДБ)"- переключатели регулировки усиления приемников. Они имеют пять положений: "0","-10"."-20", "-30","-40". В положении "0" усиление приемников имеет максимальное значение, в положениях "-10". "-20". "-30". "-40" оно уменьшено на 10, 20, 30 и 40 дБ, соответственно. "РЕЖИМ" - переключатель режимов работы и выходной мощности передатчика, а также выключатель сетевого напряжения.

Кроме того, на панели имеется световой индикатор красного свечения, который загорается при включении изделия. В нижний части блока ПРП расположены разъем "СЕТЬ" для подключения сетевого кабеля и держатели вставок плавких.

5.3. Приемные и передающая антенны блока А расположены соосно на одном экране. Антенны закрыты пластмассовым колпаком.

На противоположной стороне экрана расположены байонетный сочленитель для присоединения рукоятки, три высокочастотных разъема с маркировками:

"ВЫХОД ПРП"- передающая антенна , соединяется кабелем с разъемом "ВЫХОД" на блоке ПРП: "ВХОД ПР2"и "ВХОД ПРЗ" - приемные антенны соединяются кабелями с разъемами "ВХОД I?2" и "ВХОД ПРЗ" на блоке ПРП, соответственно.

Кроме того, на экране расположен световой индикатор с двумя линейками светодиодов красного свечения и разъем для подключения кабеля световой индикации.

5.4. Для увеличения радиуса действия изделия оно комплектуется (по дополнительной заявке) раздвижной штангой и комплектом кабелей ВЧ (3 м).

6. Маркировка и пломбирование

6.1. На каждом изделии имеется маркировка, которая включает в себя: шифр изделия "Октава-ЗМ" и заводской номер;

6.2. Блок ПРП опломбирован клеймом ВТК в месте, предусмотренном конструкторской документацией.

6.3. Маркировка тарных ящиков производится согласно конструкторской документации.

7. Тара и упаковка

7.1. Изделие и ЗИП размещаются в укладочном чемодане.

7.2. Укладочный чемодан при транспортировании помещается в тарный ящик и упаковывается согласно конструкторской документации.

8. Общие указания по эксплуатации

8.1. Настоящая инструкция формирует основные правила по эксплуатации изделия "Октава-ЗМ" и является руководящим материалом для лиц, непосредственно связанных с его эксплуатацией.

8.2. Персонал допускается к работе с изделием только после изучения технического описания и инструкции по эксплуатации.

8.3. Изделие "Октава-ЗМ" представляет собой сложное радиотехническое устройство, требующее бережного обращения в процессе эксплуатации.

8.4. В процессе эксплуатации особое внимание необходимо уделять сохранности высокочастотных кабелей и их разъемов.

При загрязнении разъемов их необходимо протереть ватой, смоченной этиловым спиртом. Через каждые 50-100 сочленений необходимо очистить от грязи резьбовые части разъема питания на блоке ПРП и кабеле питания и смазать смазкой ЦИАТИМ-201 .

8.5. При подключении блока А к блоку ПРП во избежании выхода из строя изделия не допускается подключение приемных антенн к разъему "ВЫХОД" на блоке ПРП.

При подключении к приемникам не соответствующих приемных антенн изделие не выйдет из строя, однако резко снизится его чувствительность.

Не допускается также включения изделия, если к разъему "ВЫХОД" блока ПРП не подключена передающая антенна или согласованная нагрузка (50 0м. не менее 5 Вт).

9. Указания мер безопасности

9.1 . Запрещается работать с незаземленной сетевой вилкой.

9.2. При работе с изделием необходимо соблюдать правила техники безопасности при работе с приборами, имеющими открытые излучатели радиочастотной энергии.

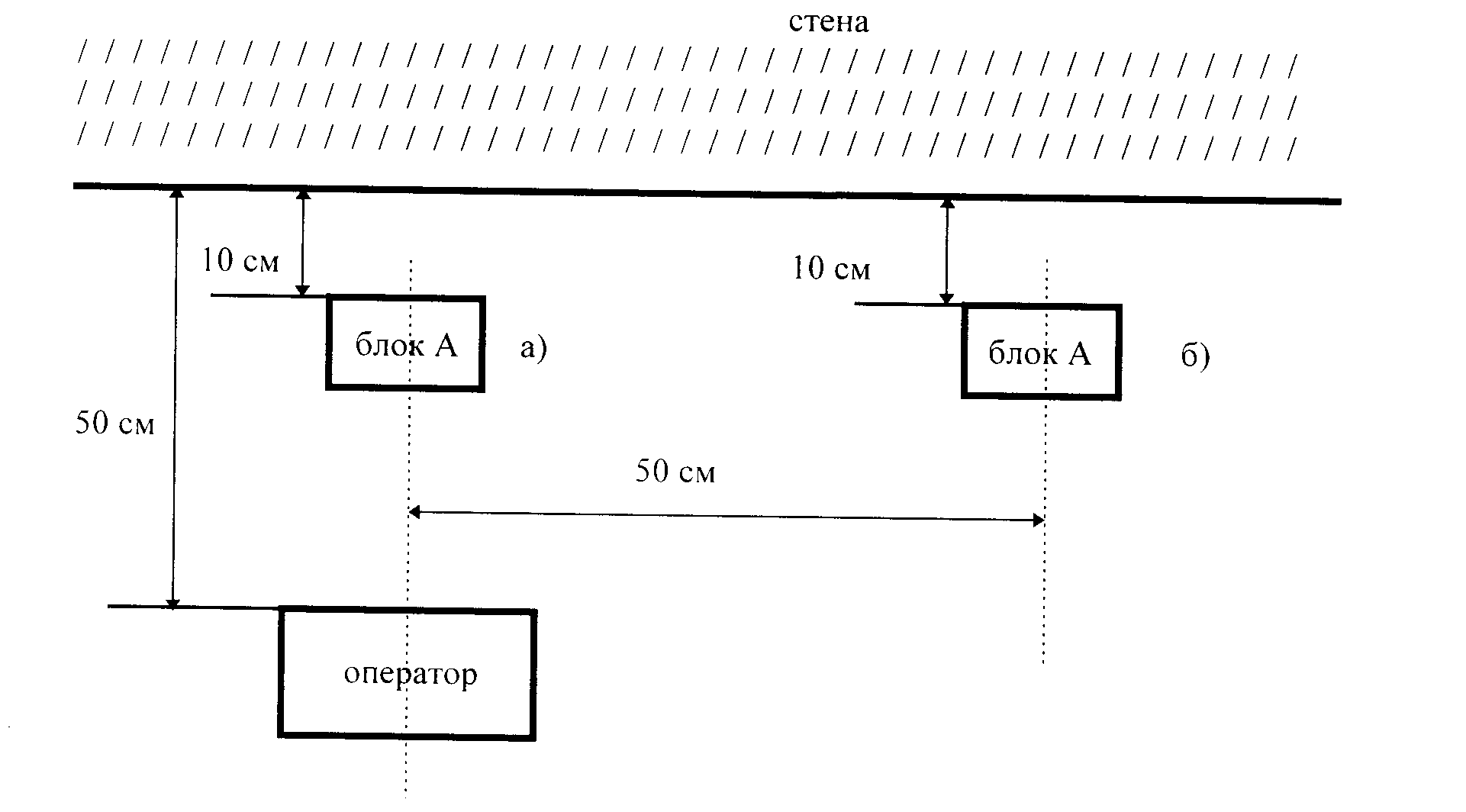

На рисунке 1 схематически показано расположение оператора и блока А относительно стены в процессе ее обследования.

Рисунок 1.

Плотность потока энергии в месте расположения оператора, измеренная с помощью прибора ПЗ-18, специально предназначенного для проверки уровней электромагнитных полей па рабочих местах персонала, обслуживающего радиотехнические устройства, в зависимости от режима работы передатчика при расположении блока А в позиции а) рисунка 1 не превышает:

"400 мин" - не зафиксировано: "400 макс" - не зафиксировано: "20 К" - 1 1,5 мквт/см^.

Плотность потока энергии в месте расположения оператора, при расложении блока А в позиции б) рисунка 1 не превышает: "400 мин" - не зафиксировано: "400 макс" - не зафиксировано: "20 К" - 3.8 мквт/см".

Измерения проводились для кирпичной и металлической стен. В обоих случаях данные замеров были одинаковыми.

Кроме того, были измерены значения плотности потока энергии в зоне главного лепестка блока А в направлении максимума излучения.

В режиме "400 мин" при расстоянии 10 см от блока А плотность потока энергии равна 4 мкВт/см", в режимах "'400 макс" и "20 К" плотность потока энергии равна 10 мкВт/см' при расстояниях от блока А 20 и 150 см, соответственно. Предел чувствительности прибора ПЗ-18 - 0,32 мкВт/см .

Следовательно, если этот прибор не фиксирует излучение, то это значит, что плотность потока энергии не превышает 0,32 мкВт/см .

Согласно СанПин 2.2.4/2.1.8.055-96 "Электромагнитные излучения радиочастотного диапазона. Санитарные правила и нормы", плотность потока энергии на территории жилой застройки, мест массового отдыха и в других местах, где находятся люди, не связанные с работой с радиотехническими устройствами, не должна превышать 10 мкВт/см".

Для лиц, связанных с работой с радиотехническими устройствами, при плотности потока энергии 25 мкВт/см' допустимое время нахождения в опасной зоне разрешается в течение 8 часов в сутки.

На основании проведенных замеров можно сделать выводы:

- при работе по обследованию стен или других объектов, обладающих достаточно эффективной отражающей способностью, плотность потока энергии в месте расположения оператора при работе передатчика в режимах "400 мин" и "400 макс" настолько мала, что излучение не регистрируется специально предназначенным для этих целей прибором;

- при работе передатчика в режиме"20 К" плотность потока лишь ненамного превышает предел, установленный нормативными документами (10 мкВт/см ) , который считается безвредным для населения.

Учитывая, что в режиме "20 К" не во всех положениях блока А относительно оператора плотность потока превышает 10 мкВт/см , а также то что режим "20 К" является вспомогательным, и используется кратковременно лишь при уточнении, энергетическая нагрузка на организм оператора весьма мала и не соизмерима с предельной нормой 200 мкВтхчас/см" согласно ГОСТ 12.1.006-84.

9.3. Учитывая, что в зоне главного лепестка блока А в направлении максимума излучения достигается значение плотности потока энергии 10 мкВт/см" на расстоянии 20 см в режиме "400 макс" и 150 см в режиме "20 К", нахождение посторонних лиц в этих зонах не допускается.

10. Подготовка к работе

10.1. После распаковки или длительного хранения следует произвести внешний осмотр всех блоков и кабелей изделия и проверить их на отсутствие механических повреждений.

10.2. Если изделие внесено в помещение с морозного воздуха то. прежде чем приступить к распаковке, необходимо выдержать его в помещении в течение не менее 4 часов.

11. Порядок работы

11.1. Сборка и включение изделия.

11.1.1. Присоединить рукоятку к блоку А. Подсоединить жгут кабелей ВЧ к разъемам блока А. Установить переключатель "РЕЖИМ" на блоке ПРП в положение "ВЫКЛ". Переключатели "УСИЛЕНИЕ (дБ)" - в положение ''О". Пристегнуть ремень к блоку ПРП. Подсоединить к блоку ПРП сетевой кабель. Подсоединить к вилке сетевого кабеля заземляющий провод. Вставить в гнездо ''ТЛФ" вилку телефона.

Соединить разъемы "ИС" на блоке ПРП и блоке А кабелем из жгута кабелей ВЧ. Подсоединить к разъемам "ВХОД ПР2", "ВХОД ПРЗ", "ВЫХОД" и "ИС" на блоке ПРП жгут кабелей ВЧ с соответствующими разъемами.

11.1.2. Убедиться, что напряжение сети находится в пределах (220+-22) В, после чего вилку сетевого кабеля вставить в розетку.

Направить блок А в сторону от оператора и других лиц, переключатель "РЕЖИМ" установить в нужное положение и приступить к работе. При достижении уровня выходного напряжения 0,1 В должны загореться световые индикаторы красного цвета .

1 1.2. Проверка работоспособности изделия.

11.2.1. Включить изделие согласно пп. 11.1.1 настоящей инструкции. Установить переключатели "УСИЛЕНИЕ (дБ)" в положение "О".

11.2.2. Установить переключатель "I?2 - ПРЗ" в положение "I?2", переключатель "РЕЖИМ" в положение "400 макс" и выбрать такую ориентацию блока А, чтобы в телефоне не было сигнала и не загорался световой индикатор I?2 на блоке А.

Не меняя ориентации блока А поднести к нему имитатор на расстояние 30 см. В телефоне должен появиться звуковой сигнал и загореться один или более светодиодов светового индикатора I?2 на блоке А.

Во время проверки имитатор брать в руку только за рифленую часть корпуса.

1 1.2.3. Повторить операцию по п.1 1.2.2, установив переключатель "I?2 - ПРЗ" в положение "Г1РЗ". В телескопе должен появиться звуковой сигнал и загореться один или более светодиодов светового индикатора ПРЗ на блоке А.

11.2.4. Установить переключатель "РЕЖИМ" в положение "400 мин" и повторить операцию по пп. 1 1.2.2 и 1 1.2.3 при расстоянии между блоком А и имитатором 10 см.

В телефоне должен появиться звуковой сигнал и срабатывать световой индикатор на блоке А. 11.2.5. Установить переключатель "РЕЖИМ" в положение "20 К" и резко вносить и выносить из рабочей зоны блока А имитатор на расстояние 10 см в обоих положениях переключателя "I?2 - ПРЗ".

Если изделие и имитатор исправны, то в телефоне должно прослушиваться изменение интенсивности шума в такт перемещению имитатора. Состояние светового индикатора при этом не регламентируется. Изделие считается работоспособным, если выполняются требования пп. 1 1.2.2...1 1.2.5.

12. Возможные неисправности и способы их устранения

Если при этих неисправностях замена вставок плавких и кабеля не дает положительных результатов, изделие необходимо отключить от сети питания и вызвать специалистов по ремонту.

13. Транспортирование и хранение

13. 1 . Транспортирование изделия может производиться всеми видами пассажирского транспорта. 13.2. Тарные ящики на транспортных средствах должны быть закреплены так, чтобы в пути не было смещения и ударов друг о друга.

13.3. Изделие должно храниться в складских помещениях, защищающих изделие от воздействия атмосферных осадков, на стеллажах или в упаковке при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.

13.4. В складских помещениях, где хранятся изделия, должна поддерживаться температура воздуха от минус 50 °С до плюс 40 °С и относительная влажность воздуха 80% при температуре 25 °С.

Изделие "Октава-ЗМ"

Паспорт БИВР.461342.007 ПС

1. Технические характеристики таблица 1

продолжение таблицы 1

2. Комплект поставки

таблица 2

* Изделия поставляются по дополнительной заявке.

3. Гарантийные обязательства

3.1. Изготовитель гарантирует соответствие каждого выпускаемого изделия всем требованиям, в течение 2 лет со дня продажи.

3.2. Срок службы изделия до списания - 10 лет.

3.3. Изготовитель обязуется производить гарантийный и внегарантийный ремонты изделий в течение срока службы. В течение гарантийного срока ремонт изделий производится безвозмездно при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.
